渦輪流量計相信大家都不陌生，尤其是做油類食品，機械配套，純水設備乃至定量裝備的朋友肯定都有使用過它的一些精力。有用的好的，也有用的不好的，這不是渦輪流量計工作原理不適合您的現場，極有可能是現場選型沒有選到位，參數不滿足的渦輪流量計肯定也是無法滿足現場朋友的要求。這里我介紹下渦輪流量計工作原理，讓大家在選型的時候也可以自己留一個心眼，選到合適的渦輪流量計，更加經濟實惠?！　u輪流量計工作原理：它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率-電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1，精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。

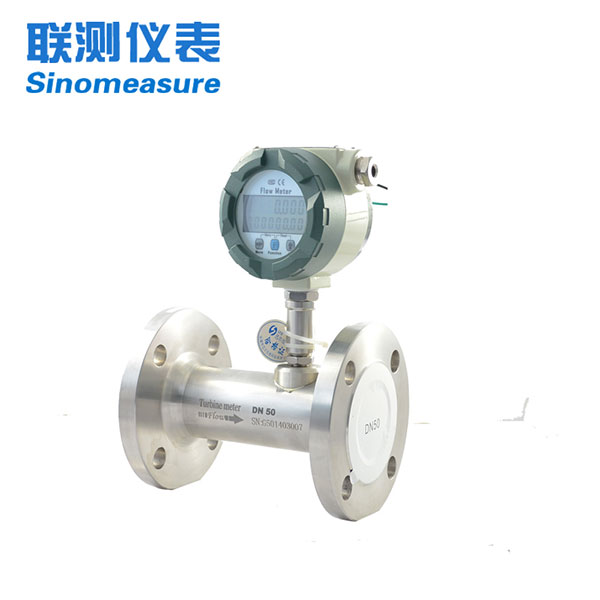

　　渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比?！　u輪流量計屬于速度式流量計，也叫葉輪式流量計。葉輪式流量計是利用置于流體中的葉輪的旋轉角速度與流體流速成比例的關系，通過測量葉輪的轉速來反映通過管道的流體體積流量大小，是流量儀表中比較成熟的高準確度儀表之一。渦輪流量計一般由下列典型五個部分組成：　　1.表體　　表體的材料一般為鋼或者是鑄鐵，其兩端為法蘭連接。小口徑表也有采用螺紋接口方式?！　?.測量的組件　　渦輪上有經過精密加工的葉片，它與一套減速齒輪和軸承一起構成測量組件，支攆渦輪的兩個高精度不銹鋼永久自潤滑軸承保證該組件有較長的使用壽命。渦輪流量計亦可選用外部潤滑油泵潤滑軸承，但注意不能過量。

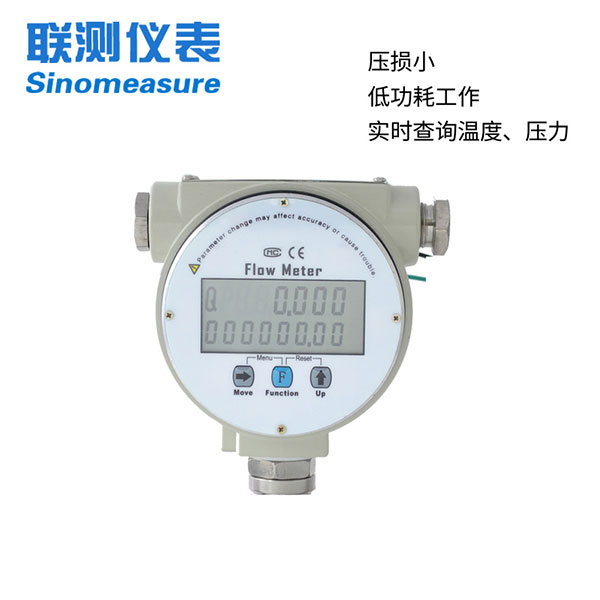

　　3.計數器　　計數器面板上有以下重要信息：　　(1)最大工作溫度及壓力：　　(2)計量及最小和最大流量等級　　(3)產品型號及編號　　(4)防爆等級和標志　　(5)低頻或高頻脈沖所對應流體的當量以及接線方式。　　4.整流器　　整流器用以使流體流過渦輪流量計時處于規則狀態，從而消除擾動對計量無利影響。高計量精準度。





　　5.磁耦合傳動的裝置　　該裝置將處于大氣環境中的計數器部分與被測量氣體分離開來，并將測量組件的轉動傳遞給計數器?！　∠嘈糯蠹以诹私饬藴u輪流量計工作原理之后，能夠自己從現場需要的工況條件下，判斷好需要使用哪一款的渦輪流量計。聯測的渦輪流量計，還是可以推薦一下，在渦輪流量計的口徑，耐溫，精度和壽命上，均超過了行業標準。哪怕是不購買，也可以與聯測的進行溝通，印證自己的想法。
